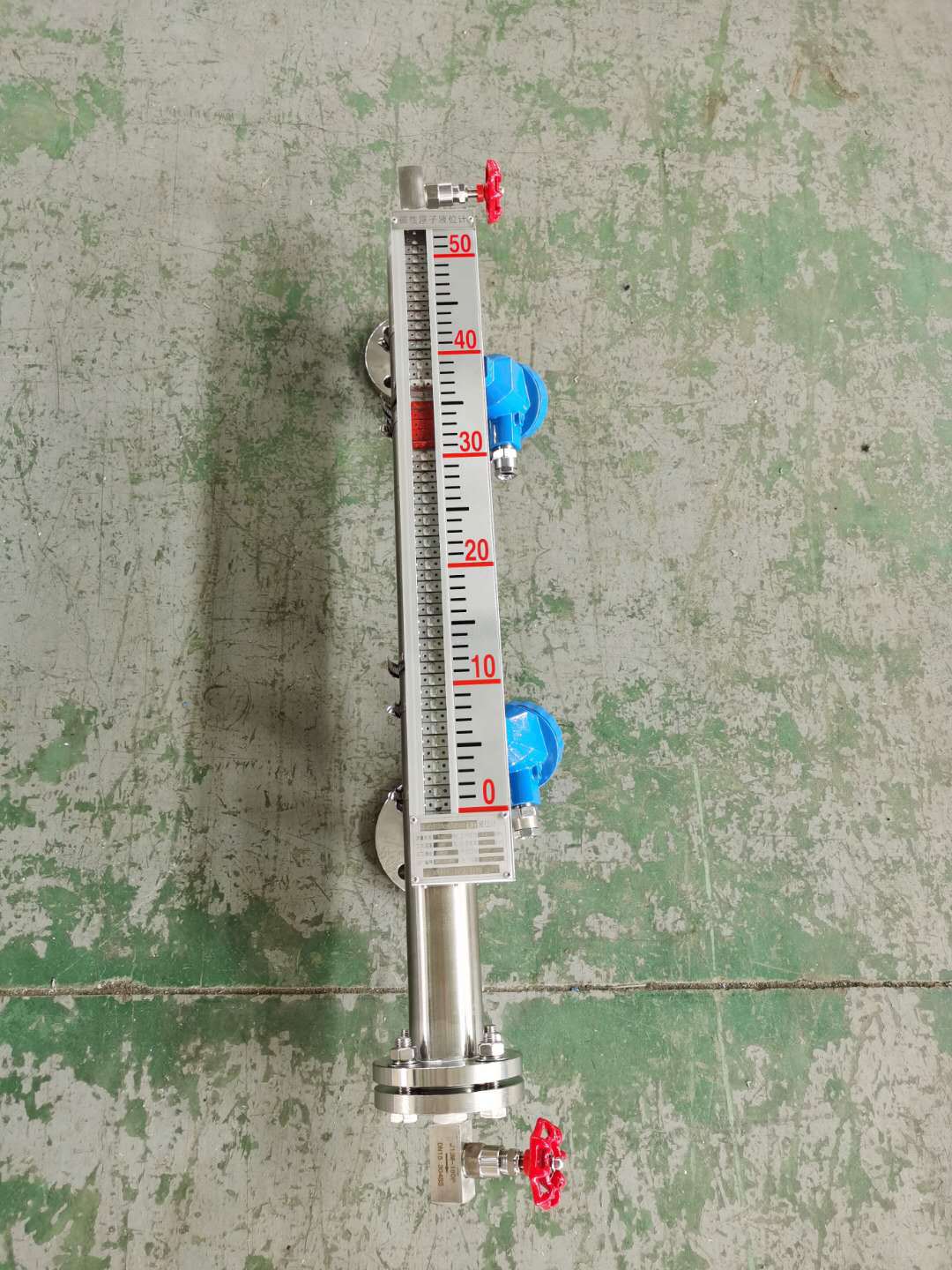

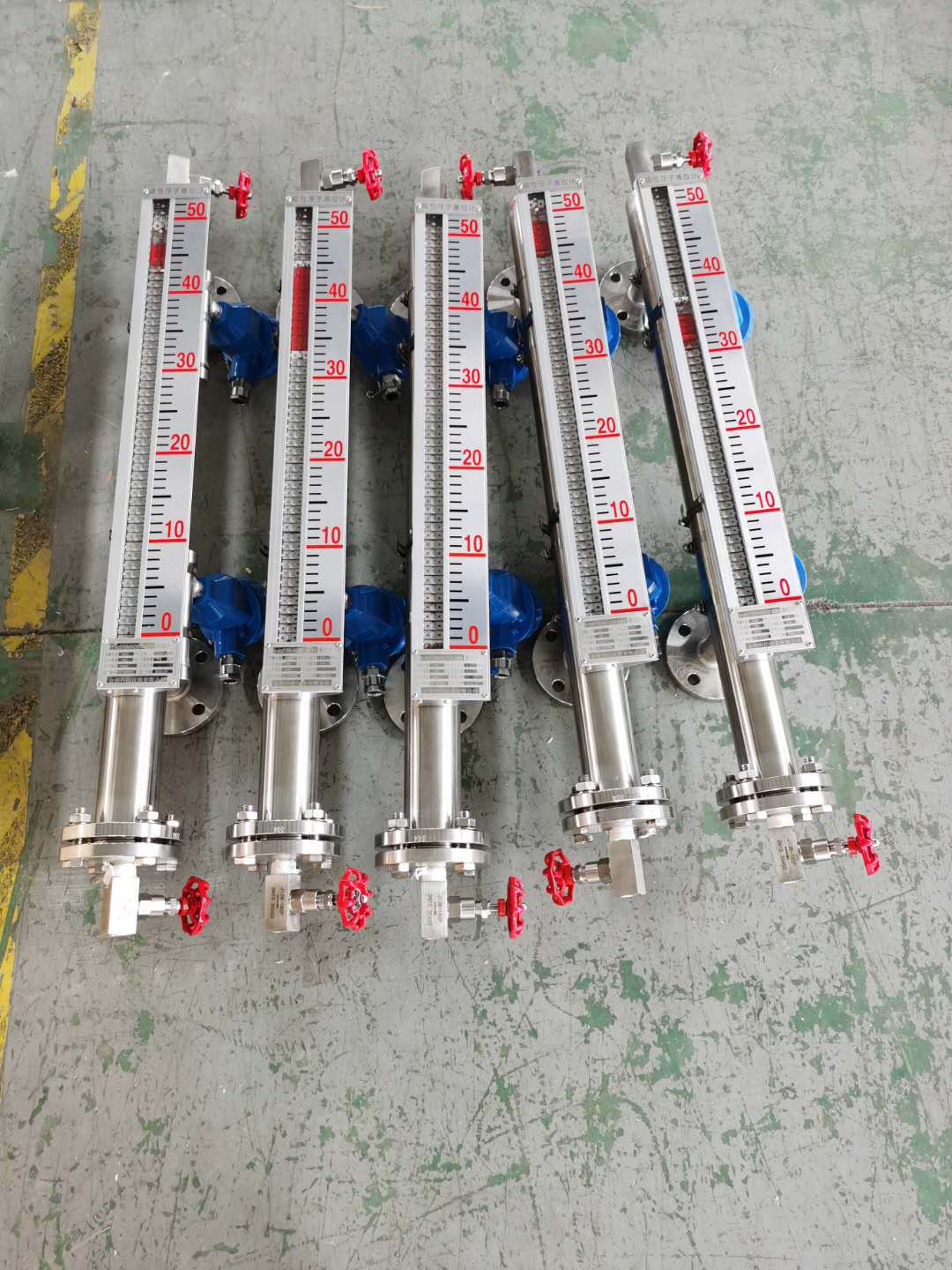

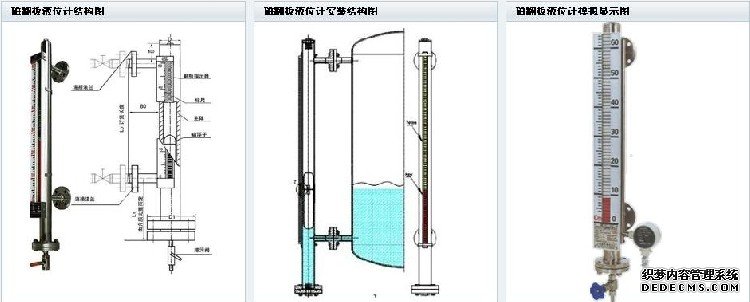

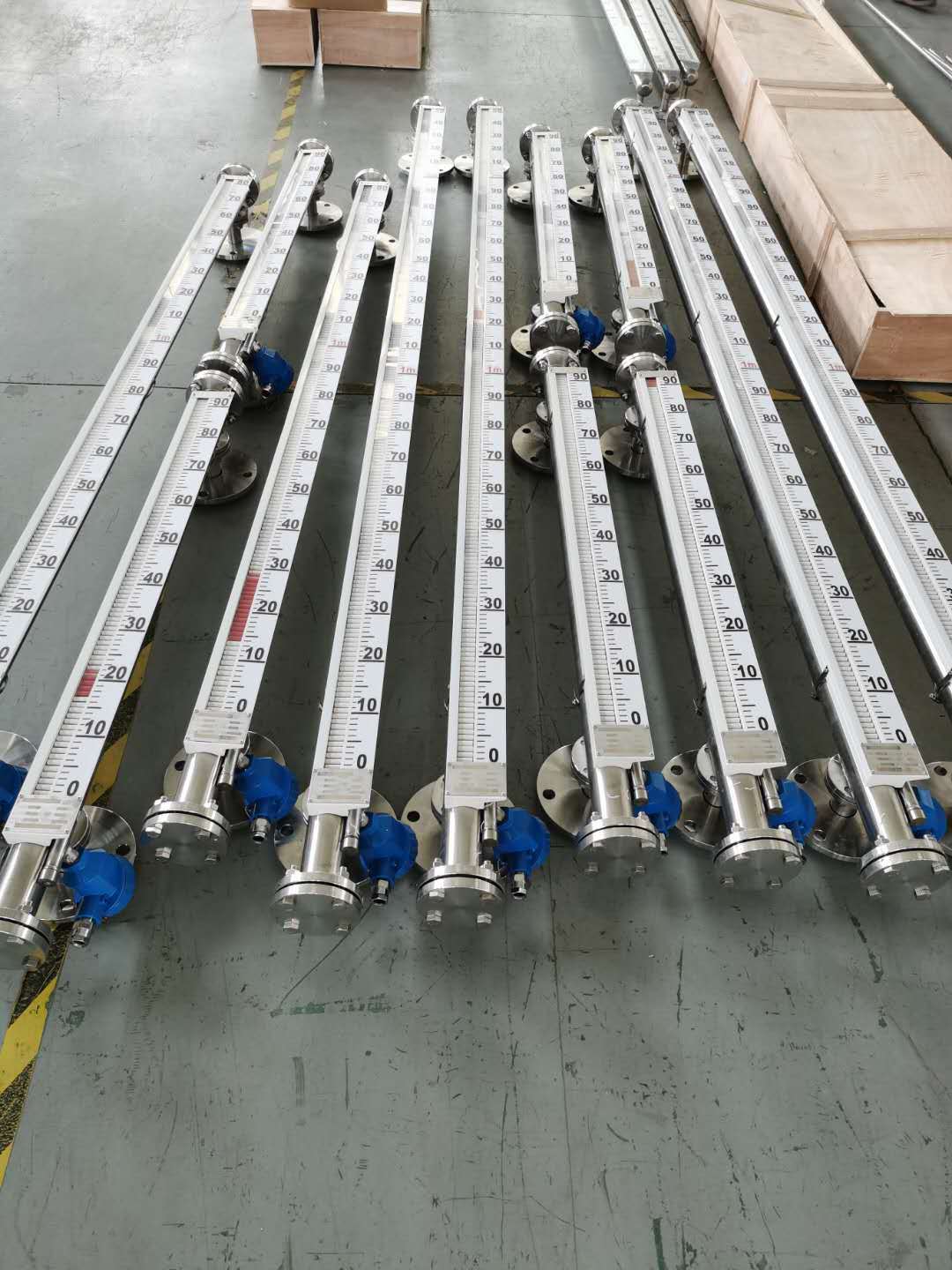

BF-UHZ系列侧装式磁翻板液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业 部颁布的磁性液位计标准HG／T21584-95的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。 侧装式磁翻柱液位计的***显著特点是液体介质与指示器隔离，所以在任何情况下都可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列侧装式磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业过程中的液位测量与控制。
技术参数：
● 测量范围：300～16000mm
● 准确度： ±5mm，±10mm
● 翻柱直径：10mm,16mm
● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)
防腐型≤0．6Mpa
● 介质密度：≥0．45g／cm3
● 介质密度差：≥0.15g／cm3(测量界位)
● 介质温度：-20℃ +250℃(特殊要求可达450℃)
● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度
低时易结品的介质，可根据用用户要求选
用加热型夹套式液位汁。
● 环境振动：频率≤25Hz，振幅≤0．5mm
● 跟随速度：≤0.08m/s
● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)
● 连按法兰：采用化工部1998年***新颁布的
HG20592～20635-97法兰标准，若采
用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。
对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。
磁翻板液位计规格型号：
|
系 列 型 号 UHZ-500 |
结构特点 | 接液材质 |
测量范围 (mm) |
适用介质条件 | 法兰连接(mm) | 重量(kg) | |||||
|
温度 (℃) |
压力 (Mpa) |
密度 g/cm3 |
粘度 (Pa.s) |
DN | PN |
基本 重量 |
加长 基本 重量 |
||||
| C10 | 标准型 |
1Cr18Ni 9Ti0Cr18Ni9 (304) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.0 1.6 |
6 | 5 |
| C11 | 高压型 |
300- 8000 |
-20 +150 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
2.5 4.0 |
6 | 6 | |
| C12 |
高温型 高压型 |
300- 8000 |
-20 +350 |
2.45-9.6 | 0.5-2 | ≤0.04 | 25 |
6.3 1.0 |
6 | 6 | |
| C13 |
低温型号 (防霜型) |
300- 3500 |
>-40 | 0-2.45 | 0.5-2 | ≤0.04 | 25 |
1.6 2.5 |
6 | 7.5 | |
| C14 |
液氨、液 化石油气 专用型 |
300- 15000 |
-20 +150 |
0-2.45 | 0.45-0.7 | ≤0.05 | 25 | 2.5 | 6.5 | 6 | |
| C15 | 耐腐型 |
00Cr17Ni14Mo2 (316L) |
300- 8000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 5 |
| C16 |
防腐型（ PP外层玻 璃钢） |
PP |
300- 5000 |
20 +100 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C17 |
防腐型（ PVC 外层 玻 璃钢） |
U-PVC |
300- 5000 |
20 +60 |
0-0.5 | 0.5-2 | ≤0.04 | 32 | 1.6 | 3 | 3 |
| C18 | 防腐型 | ABS |
300- 5000 |
-20 +120 |
0-0.6 | 0.5-2 | ≤0.04 | 32 | 1.0 | 3 | 3 |
| C19 |
防腐型（ 不锈钢内 衬PP） |
PP |
300- 15000 |
-20 +100 |
0-1.0 | 0.5-2 | ≤0.04 | 25 | 1.6 | 4 | 5 |
| C20 | 防腐型 | PE |
300- 5000 |
20 +40 |
0-0.6 | 0.5-2 | ≤0.04 | 25 | 1.6 | 6 | 7 |
| C21 |
蒸气夹套 加热型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 8 |
| C22 |
高粘度 介质型 |
0Cr18Ni9 (304) |
300- 15000 |
-20 +150 |
0-2.45 | 0.5-2 | ≤0.05 | 32 | 1.6 | 6 | 5 |
| C23 |
食品专 用型 |
1Cr18Ni9Ti |
300- 15000 |
-20 +150 |
0-1.6 | 0.5-2 | ≤0.05 | 50 | 1.6 | 7 | 5 |
| 500C | 配套仪表及附件内容 | |||||||||||
| O | 盲板法兰，不配排污阀 | |||||||||||
| L | 液位计底部配排污阀 | |||||||||||
| O | 无液位报警开关 | |||||||||||
| H | 高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| L | 低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除 | |||||||||||
| B | 高位、低位报警开关全配，有记忆功能AK-3型和AK-4型 | |||||||||||
| G | 高位报警开关，区域型报警AK-1型 |
附DF-1型转换言放大器壹台 |
||||||||||
| D | 低位报警开关，区域型报警AK-1型 | |||||||||||
| Q | 高位、低位报警开关全配，区域型报警AK-1型贰台 | |||||||||||
| S | 高位和低位一体化型报警开关，区域型报警AK-2型 | |||||||||||
| O | 无液位控制开关 | |||||||||||
| H | 上限控制开关，单点干簧CK-1型 | |||||||||||
| L | 下限控制开关，单点干簧CK-1型 | |||||||||||
| B | 上限、下限控制开关全配，单点干簧CK-1型贰付 | |||||||||||
| W | 上限、下限控制开关一体化，双点干簧CK-2型 | |||||||||||
| T | 上限控制开关，霍尔型传感器CK-3型 | |||||||||||
| L | 下限控制开关，霍尔型传感器CK-4型 | |||||||||||
| E | 上限、下限控制开关全配，霍尔型传感器CK-3型贰付 | |||||||||||
| C | 上限、下限控制开关一体化，霍尔型传感器CK-4型 | |||||||||||
| O | 无远传变送器装置 | |||||||||||
| R | 配LB型捆绑式变送器，输出二线制4-20mADC | |||||||||||
| S | 静压式远传变送器，（URS-100）输出二线制4-20mADC | |||||||||||
| O | 普通防水型 | |||||||||||
| B | 本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅 | |||||||||||
| Bd | 隔爆型dⅡCT4 | |||||||||||
| O | 不配远传显示仪表 | |||||||||||
| A | 数字、光柱显示调节报警仪 XGTH-510（竖式） | |||||||||||
| B | 数字、光柱显示调节报警仪 XGTA-810（横式） | |||||||||||
| C | 数字显示调节报警仪 XMTA-810（横式） | |||||||||||
| E | 双光柱液位显示仪 XGH-202（竖式） | |||||||||||
| D | 智能型液位/容量（重量）显示调节仪XMT-620（横式） | |||||||||||
| 测量范围(mm) | ||||||||||||
| 介质密度(g/cm3) | ||||||||||||
| - | D | 开口常压容器 | ||||||||||
| □ | 工作压力(MPa) | |||||||||||
