双色石英管液位计远传液位开关
双色石英管液位计远传液位开关

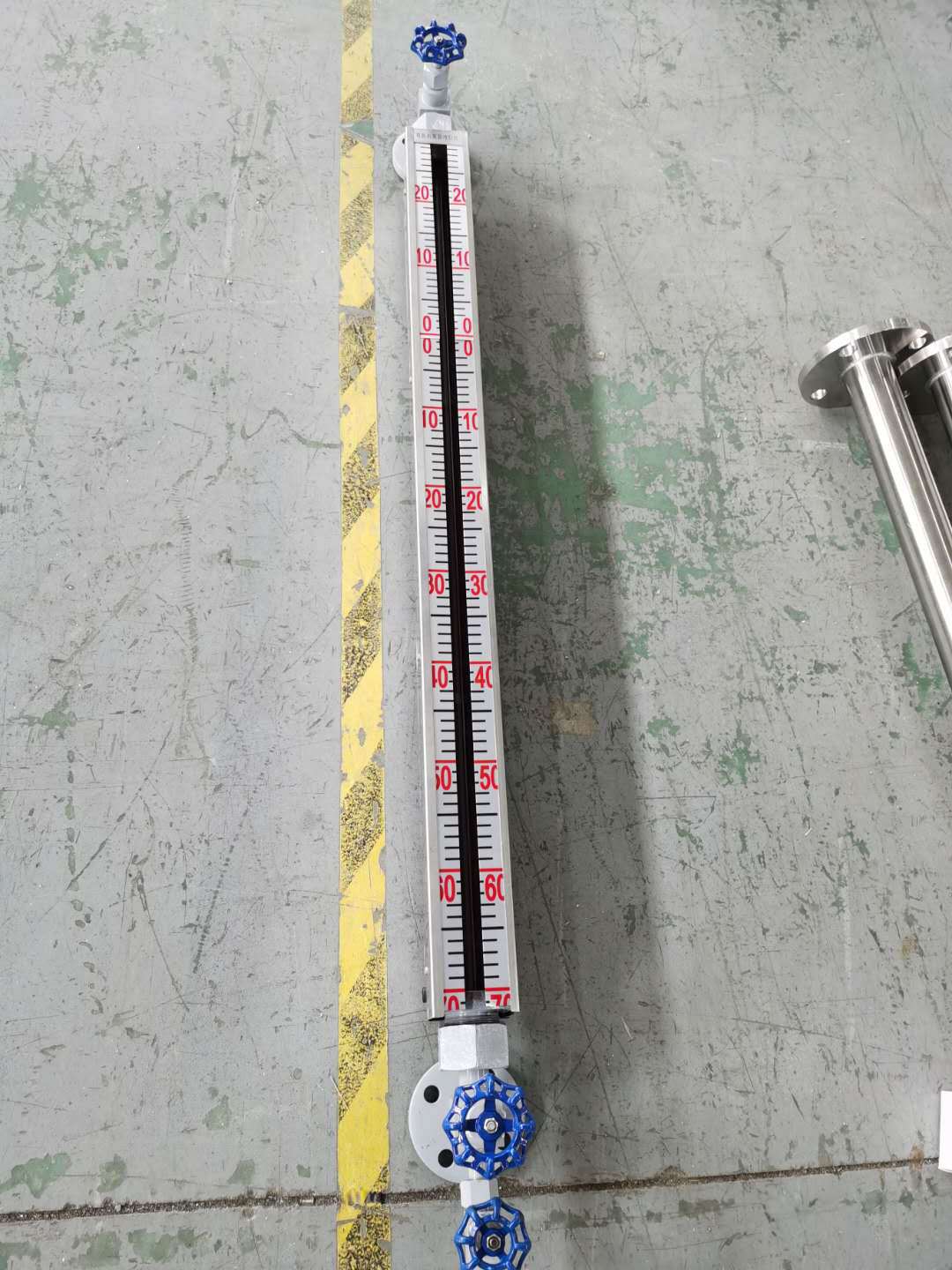

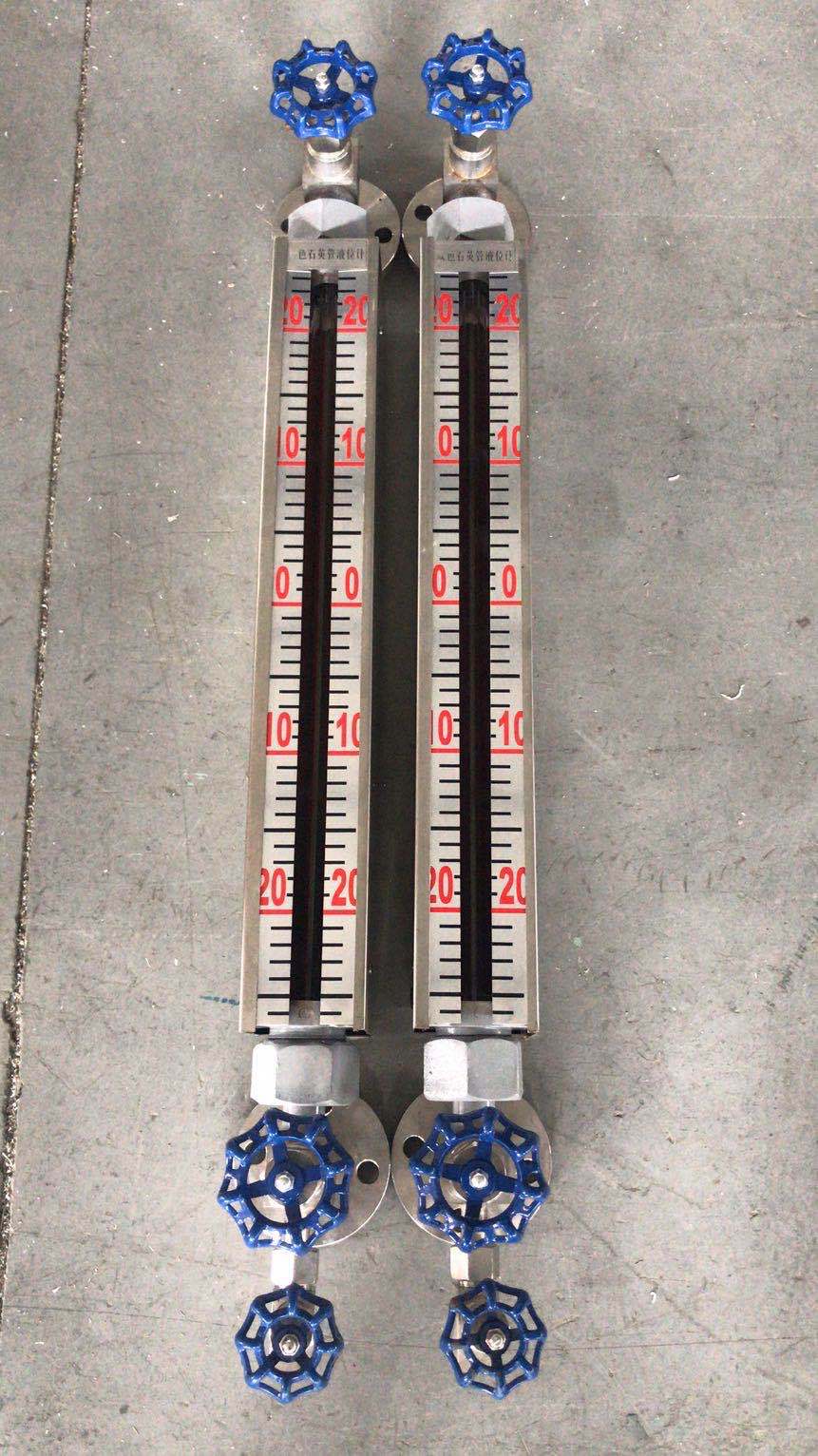

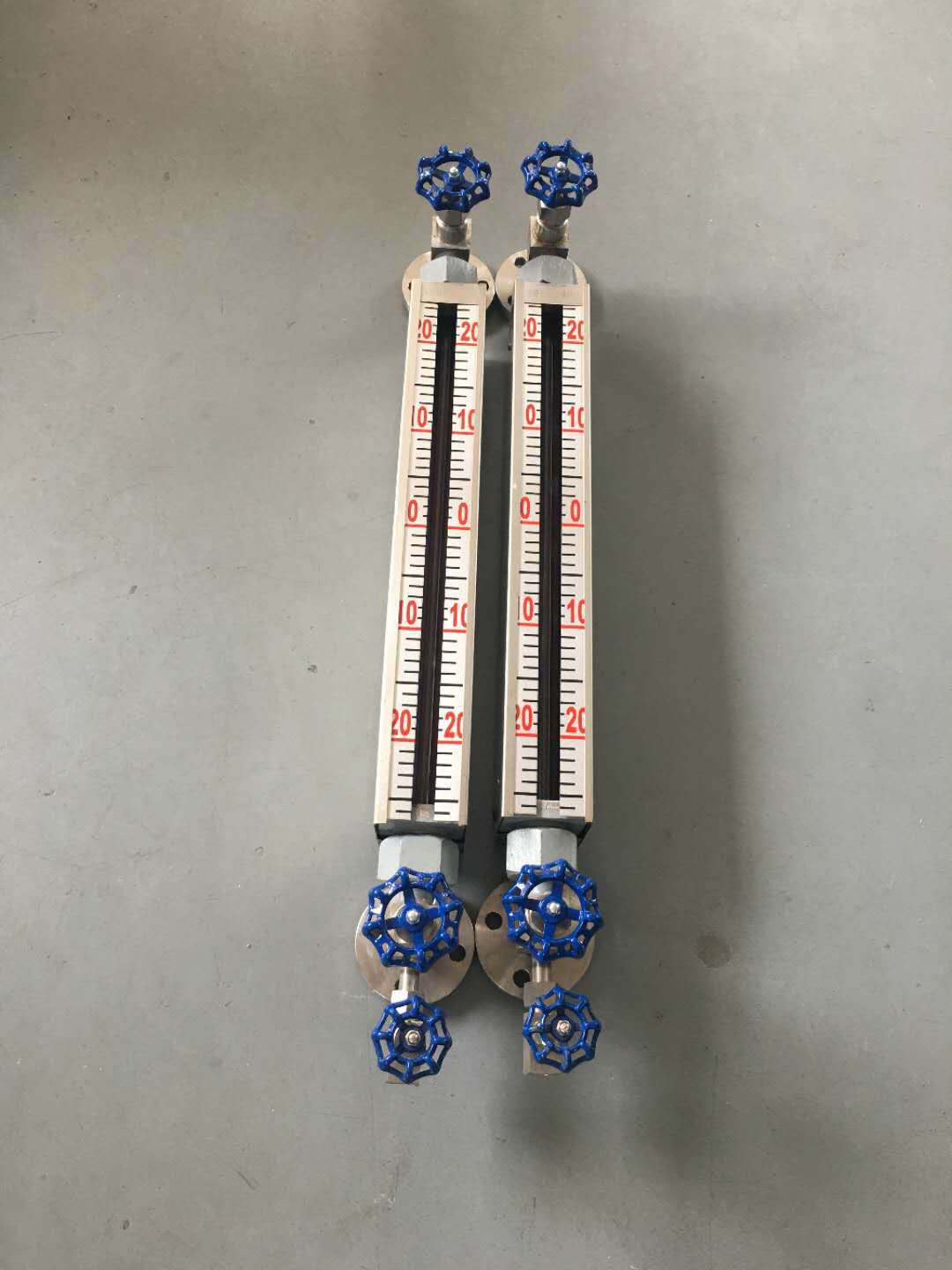

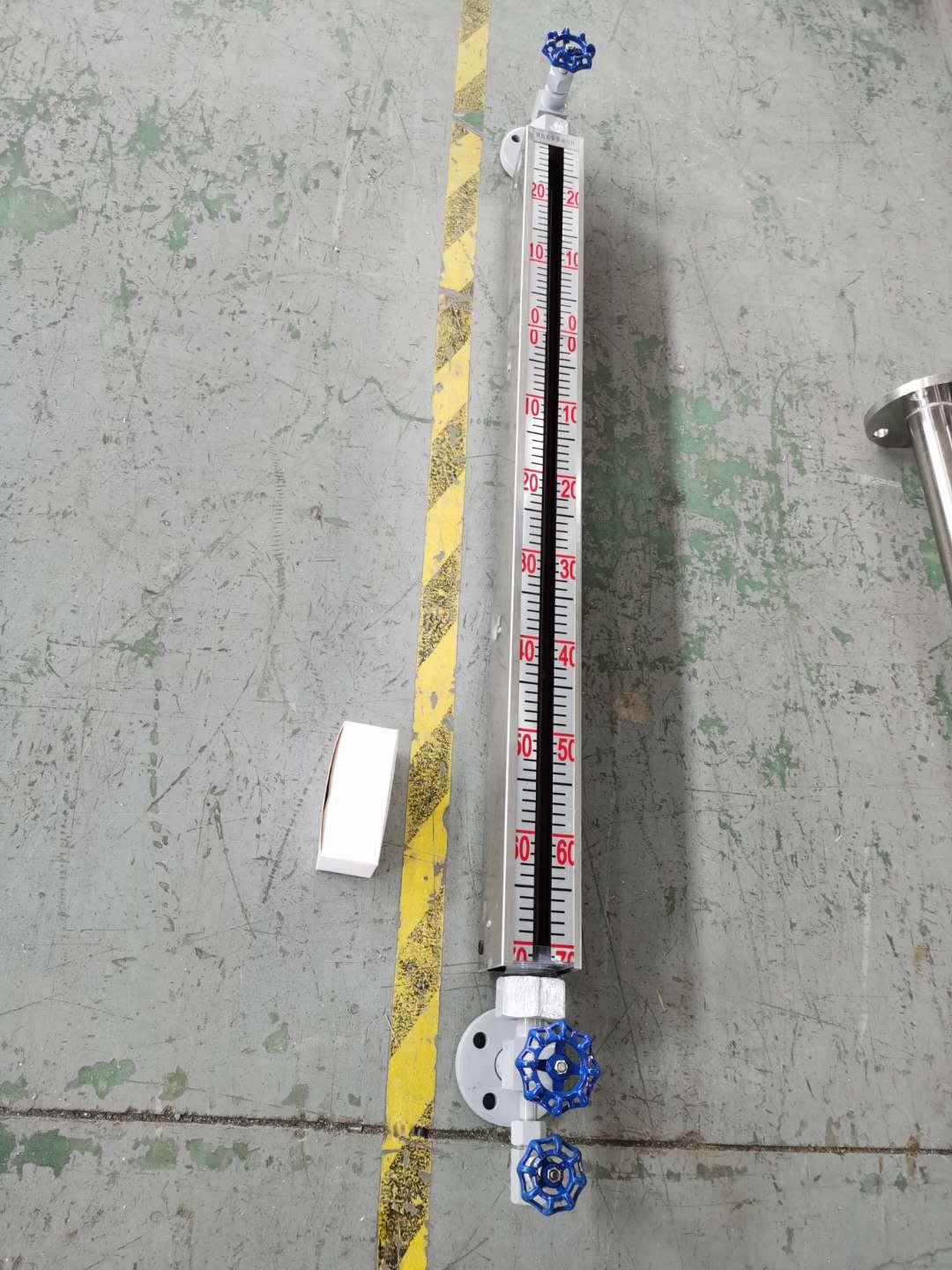

产品:双色石英管液位计远传液位开关

联系电话:18552621828

联系人:闵经理

制造商:宝丰仪表

详情介绍





双色石英管液位计的工作原理

BF-UGS石英管双色液位计它是利用自然光在液体中折、反射原理,借助于红、绿色片,在测量时,使液相显示绿色,气相显示为红色,    由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。

双色石英管液位计产品特点及技术参数
●液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kgt/cm2,膨胀系数5.5×10-7,经特殊工艺处理后具有耐高温,高压和优良的机械特性。
●结构简单、安装维护方便、耐腐蚀、无需电源、防爆。

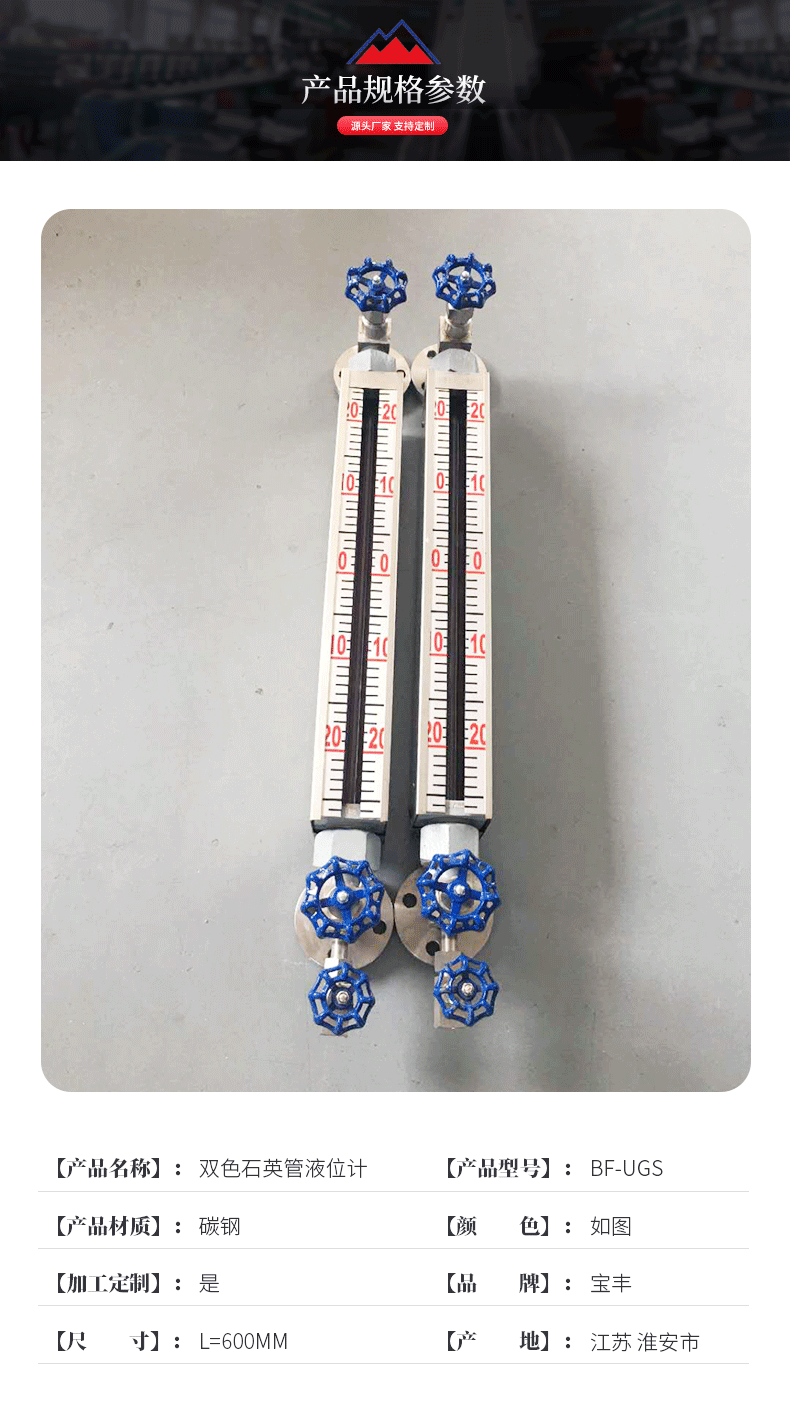

BF-UGS系列石英管双色液位计主要技术指标
1特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃。
2搞压强度1170Kg/cm3 ,膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
3工作压力:1.6、2.5、4.0、6.4、10.0MPa
4工作温度:<520℃
5测量范围L:测量范围由中心距而制定:300、500、800、1100、1400、1700、2000mm,特殊规格请注明尺寸。
6伴热蒸汽夹套:工作压力0.6MPa,接管尺寸G1/2″外螺纹。
7接口法兰:采用化工部1997年新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25,如用户需采用其他标准(如GB、ANSI等标准)可根据用户需要设计。钢球自动封闭压力:大于0.2MPa重量15~30kg

显示高度与测量范围关系见下表(显示高度即标尺高度)单位:mm

显示高度 150 350 650 950 1250 1550 1850
测量范围 300 500 800 1100 1400 1700 2000

UGS石英管双色液位计安装与调试
1、本产品须垂直安装,大偏差为≤3o,通过法兰与容器连接
2、液位计周围20cm距离内不得有铁、磁性物质
3、将传感器与所测容器连接,在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
4、接通电源AC220V(或AC36V),此时液位计显示应为全红
5、先打开上阀,然后缓慢打开下阀,尤其是该液位计用在压力较高的压力容器上时(如电站锅炉),须缓慢地注入压力,以防浮子突然受压损坏,使介质慢慢流入传感器,观察液位显示,由红变绿逐个转换。
6、液位显示调整:把容器液位上升至正中,上下移动本液位计显示盒与之相符,左右移动调至便于观察的方位,然后将上下固定环拧紧,即可投入使用。

7. 订货须知 :
1型号规格
2工作压力
3工作温度
4法兰
5
特殊要求
