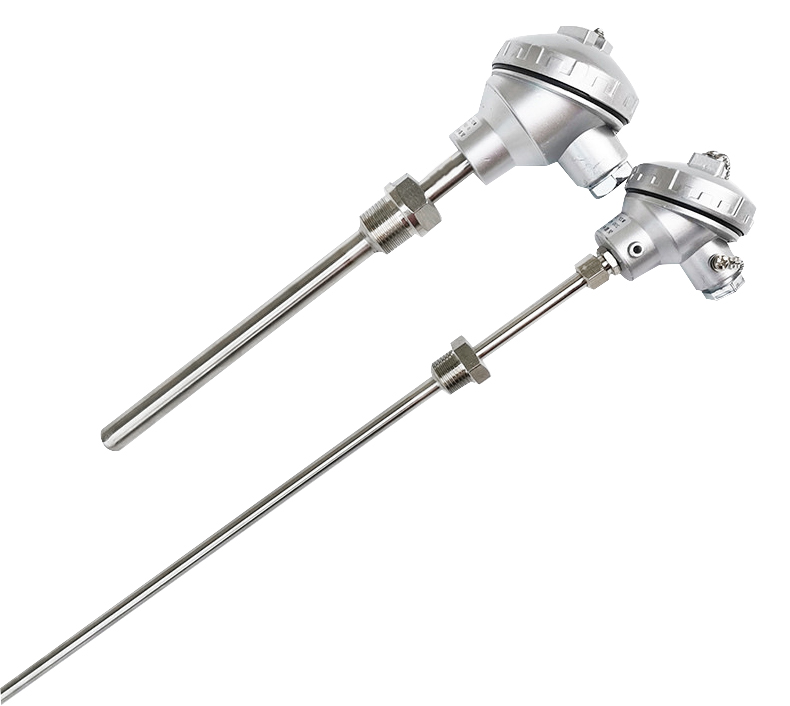

工业用热电阻作为温度测量传感器,通常显示仪表、记录仪和电子调节器等配套使用，可以直接测量或控制各种过程中-200℃-600℃范围内的液体,蒸汽和气体介质以及固体表面的温度.
根据国家规定，装配式热电偶符合IEC国际标准分度号的Pt100铂热电阻和符合标准分度号的Cu50铜热电阻两大类装配式、统一设计型热电阻。
主要技术指标:
热电阻温度测量范围及允差
|
||||||||||||||||||
热电阻感温元件100℃时的电阻值（R100）和它在0℃时的电阻R0比值：（R100/R0）
分度号Pt100：A级 R0=100±0.06Ω
B级 R0=100±0.12Ω
R0/R100=1.3850
分度号Cu50:R0=50±0.05Ω
R0/R100=1.428±0.02

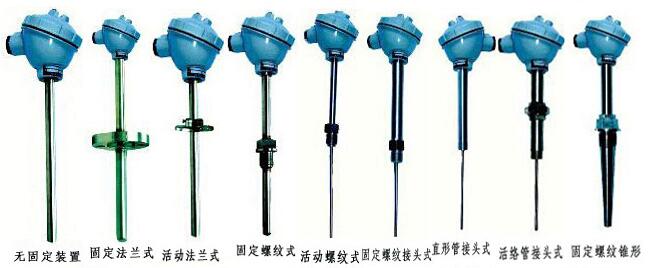

热电阻结构形式
热电阻选型
|
WZ□ |
热电阻 标准型 |
||||||||||||
|
|
标记 |
热电阻品种 |
|||||||||||
|
C |
铜电阻 |
||||||||||||
|
P |
铂热电阻 |
||||||||||||
|
|
标记 |
热电阻元件支数 |
|||||||||||
|
1 |
单支数（可不标注） |
||||||||||||
|
2 |
双支数（不适用于铜热电阻） |
||||||||||||
|
|
标记 |
安装固定装置 |
|||||||||||
|
1 |
无固定装置 |
||||||||||||
|
2 |
固定螺纹 |
||||||||||||
|
3 |
活动法兰（不适用于隔爆型） |
||||||||||||
|
4 |
固定法兰 |
||||||||||||
|
5 |
活动管接头式 |
||||||||||||
|
6 |
固定螺纹锥形式 |
||||||||||||
|
7 |
直形管接头式 |
||||||||||||
|
8 |
固定螺纹管接头式 |
||||||||||||
|
9 |
活动螺纹管接头式 |
||||||||||||
|
|
标记 |
接线盒型式 |
|||||||||||
|
2 |
防溅式 |
||||||||||||
|
3 |
防水式 |
||||||||||||
|
4 |
隔爆式 |
||||||||||||
|
|
标记 |
保护管外径（mm） |
|||||||||||
|
0 |
?16 |
||||||||||||
|
1 |
?12 |
||||||||||||
|
|
特殊说明 |
||||||||||||
|
|
标记 |
允差等级 |
|||||||||||
|
A |
A级允差：±（0.15+0.2%|t|）（不适用于铜热电阻） |
||||||||||||
|
B |
B级允差：±（0.3+0.5%|t|）（不适用于铜热电阻） |
||||||||||||
|
C |
铜电阻允差：±（0.3+0.6%|t|）（不适用于铂热电阻） |
||||||||||||
|
|
标记 |
测量端型式 |
|||||||||||
|
2 |
二线制 |
||||||||||||
|
3 |
三线制（常规） |
||||||||||||
|
4 |
四线制 |
||||||||||||
|
|
标记 |
分度号 |
|||||||||||
|
Pt100 |
铂热电阻 |
||||||||||||
|
Cu50 |
铜热电阻 |
||||||||||||
|
Cu100 |
铜热电阻 |
||||||||||||
|
|
总长L/ |
(mm) |
|||||||||||
|
|
插入长度l |
（mm） |
|||||||||||
|
|
标记 |
保护管材质 |
|||||||||||
|
|
|
304（常规不标） |
|||||||||||
|
|
F |
316 |
|||||||||||
|
|
F4 |
304衬四氟 |
|||||||||||
|
|
HC |
哈氏合金 |
|||||||||||
|
|
Ti |
钛管 |
|||||||||||
|
|
标记 |
隔爆等级 |
|||||||||||
|
|
BT4~6 |
dII BT4~6 |
|||||||||||
|
|
CT4~6 |
dII CT4~6 |
|||||||||||
