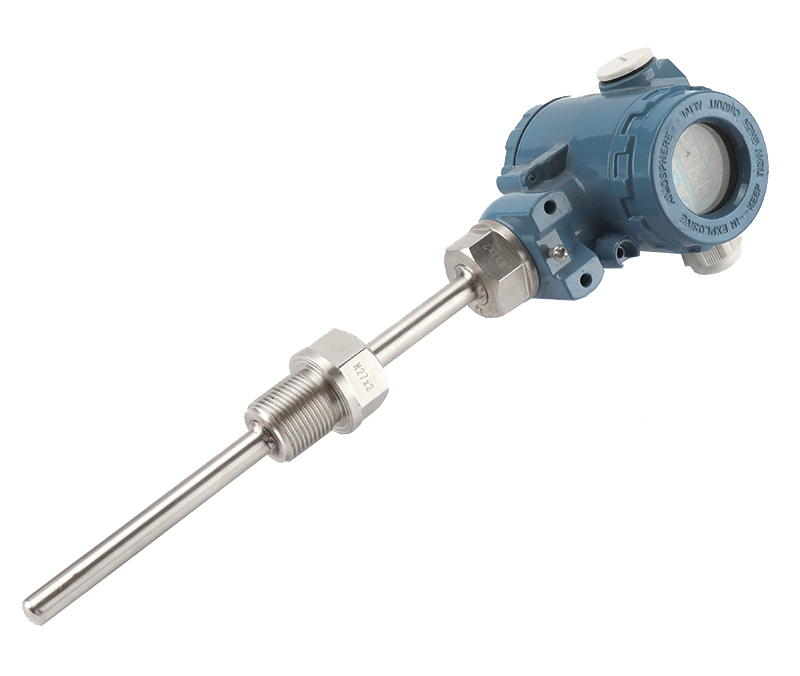

SK-SBW智能型一体化温度变送器用于热电阻（RTD）、热电偶（TC）传感器输入，并将其信号转换为二线制4~20mA DC 的电流信号传输给显示仪、记录仪、PLC、DCS等，实现对温度的***测量和控制。智能型一体化温
度变送器可通过HART协议组态。是现代工业现场、科研院所温度测控的更新换代产品，是集散系统、数字总线系统的可选产品。
智能型一体化温度变送器应用场合
1. 智能型温度变送器带HART协议，用于将各种输入信号转换为4~20mA输出信号
2. 输入：热电阻（RTD）、热电偶（TC）
智能型一体化温度变送器产品特点
1.带高亮多参数液晶显示，表头可旋转
2.通过HART协议，使用PDA手操器或PC进行组态
3.热电阻输入种类更多，多达11种
4.热电偶输入种类覆盖广泛
5.精度高，内置冷端补偿
6.电气隔离2000VAC
7.智能可编程：
输入：热电阻（RTD）、热电偶（TC）、 输出：4~20mA
输入类型
| 型号 |
类型 |
测量范围 |
***小测量范围 |
|
热电阻（RTD） |
Pt100 |
-200℃~850℃ |
10K |
|
Pt500、Pt1000 |
▲-200℃~250℃ |
10K |
|
|
Cu50、Cu100 |
-50℃~150℃ |
10K |
|
|
Ni100 |
-60℃~180℃ |
10K |
|
|
Ni500 |
▲-60℃~180℃ |
10K |
|
|
Ni1000 |
▲-60℃~150℃ |
10K |
|
|
热电偶（TC） |
B |
0~1820Ω |
500K |
|
E |
-270~1000℃ |
50 K |
|
|
J |
-210~1200℃ |
50K |
|
|
K |
-270~1372℃ |
50K |
|
|
N |
-270~1300℃ |
50K |
|
|
R |
-50~1768℃ |
500K |
|
|
S |
-50~1768℃ |
500K |
|
|
T |
-270~400℃ |
50K |
|
|
▲需特殊定制 |
|||
输出
1.输出信号：4~20mA? 叠加Hart协议
2.***大负载：max.（V电源-7.5V）/0.022A（电流输出）
3.测量方式：温度—线性
4.电气隔离：U=2000VAC
5.电路限制：≤22mA
6.响应时间：≤1S
7.饱和电流：低端3.8mA；20.5 mA
报警电流：传感器损坏或传感器断路输出为3.6mA或22mA（热电偶TC除外）
环境条件
1.工作温度：-40~85℃
2.储藏温度：-40~100℃
3.冷 凝：允许
4.防护等级：IP65、防尘、防喷水
5.抗 震 性：4g/2~150Hz
6.电压影响：忽略不计
测量精度
1.表头显示精度：0.2% |≤0.2℃ 或 0.08％（特殊）
2.测量精度与所设的测量范围有关
电源
供电电压：U=7.5V~45V
|
型号
|
类别 |
感温元件材料 |
现场显示 |
安装固定方式 |
接线盒形式 |
保护管直径 |
隔爆标志 |
内芯结构 |
保护管特征 |
说 明 |
|
SK-SBW |
|
智能一体化温度变送器 |
||||||||
|
|
R |
|
热电偶 |
|||||||
|
Z |
|
热电阻 |
||||||||
|
|
N |
|
热电偶分度号：K |
|||||||
|
P |
|
热电偶分度号：S |
||||||||
|
R |
|
热电偶分度号：B |
||||||||
|
M |
|
热电偶分度号：N |
||||||||
|
E |
|
热电偶分度号：E |
||||||||
|
F |
|
热电偶分度号：J |
||||||||
|
C |
|
热电偶分度号：T |
||||||||
|
P |
|
热电阻-Pt100 |
||||||||
|
C |
|
热电阻-Cu50 |
||||||||
|
|
H |
|
带HART协议不带现场显示 |
|||||||
|
YH |
|
带HART协议（液晶） |
||||||||
|
|
1 |
|
无固定装置 |
|||||||
|
2 |
|
固定螺纹 |
||||||||
|
3 |
|
活动法兰 |
||||||||
|
4 |
|
固定法兰 |
||||||||
|
5 |
|
直角活动法兰 |
||||||||
|
6 |
|
锥形固定螺纹 （S、R、B无） |
||||||||
|
7 |
|
卡套螺纹 |
||||||||
|
T |
|
特殊要求 |
||||||||
|
|
3 |
|
防水式 |
|||||||
|
4 |
|
防爆型 |
||||||||
|
|
0 |
|
Ф16 |
|||||||
|
1 |
|
Ф12 |
||||||||
|
T |
|
特殊管径 |
||||||||
|
|
B |
|
隔爆 |
|||||||
|
|
无 |
|
普通元件 |
|||||||
|
K |
|
铠装元件 |
||||||||
|
|
|
空白为304材质 |
||||||||
|
F |
防腐型材质:316 |
|||||||||
|
F4 |
防腐型:不锈钢衬四氟 |
|||||||||
|
N |
耐磨型 |
|||||||||
|
T |
特殊要求 |
|||||||||
|
SK-SBW |
Z |
P |
YH |
2 |
4 |
0 |
B |
K |
F |
典型型号选型 |
