概述

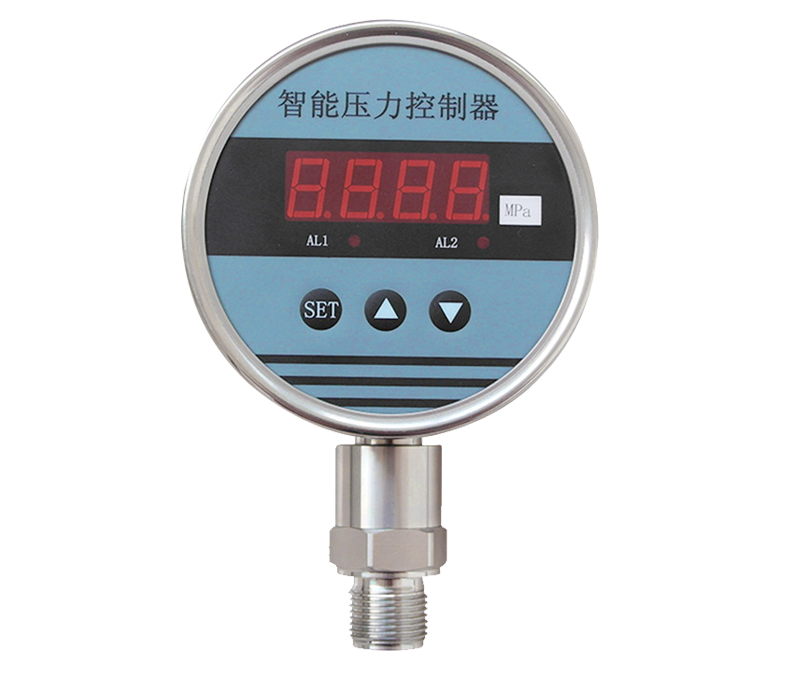

 数显压力控制器(压力开关)采用进口压力传感器，以智能单片机为控制核心，是集成了压力测量，

显示，模拟量变送输出以及报警输出为一体的高集成产品。数显压力控制器具有测量精度高、结构紧凑、功能齐全、

外形美观等特点，适合工业自动化控制、石化、市政工程、楼宇自控机械设备等场合。

一、主要技术指标

工作电源：AC85～260V/DC24V±2V

整机功耗：小于3W

采样速率：3次/秒

测量精度：0.5%FS±1

馈电输出：DC24V(25mA)

电流输出：4~20mA

恒流源输出：0.82～2.48mA

温度漂移：≤0.02%FS/℃（典型值100ppm/℃）

显示范围：-1999～9999

超限显示：“EEEE”

显示数码管：0.56英寸 红色 4位

触点容量：AC220V3A

使用环境：0～+70℃；≤85%RH

二、量程范围的选择：

1、测量范围（MPa）-精度±0.5  -0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4

0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0;0-10; 0-16;0-25;0-40; 0-60

2、 测量范围（KPa）-精度±1.50~6；0~10；0~16；0~25；0~40；0~60；0~100



三、接线说明：

说明：以上接线线色与端子为参考接线，实际接线以实物上面的接线说明为准！

四、安装使用说明：

1、仪表使用扩散硅压力传感器，对安装的角度无要求。仪表压力导入口使用M20的外螺纹和压力容器相连接，
也可定制其他类型的连接接口。

2、使用时先将仪表固定在管道或者压力容器上，为保证测量精度，测量的气体或者液体温度***好为常温，数显压力

控制器也可以测量85℃以下的气体或者液体，此时精度会有所损失。如果温度大于常温建议安装冷凝弯管、散热器等配套产品。

3、安装好数显压力控制器后请参照仪表上的接线说明接上线后检查无误后通电显示，

4、启用时应缓慢的打开数显压力控制器的进口阀门，防止打开过急损坏压力传感器或者伤及人身。

5、对于数显压力控制器的量程与输出电流设置，我们在出厂前已经给调试好，用户应不予以重新调试；而对于上下限报警值的设定，

一般会根据用户的要求在出厂前进行设定、调试好，如果用户没用要求，请用户参照产品说明书进行设定、调试。
